پکیج های تصفیه فاضلاب صنعتی

برای ساخت پکیج تصفیه فاضلاب موارد زیر در طراحی و ساخت و قیمت پکیج تصفیه فاضلاب بهداشتی تاثیر گذار است :

1. دبی فاضلاب
2. فرآیند های تصفیه فاضلاب و تجهیزات لازم برای تصفیه
3. کیفیت(نوع) فاضلاب تولید شده (ورودی به تصفیه خانه)
4. کیفیت فاضلاب تصفیه شده (خروجی از تصفیه خانه) بر اساس استاندارد سازمان محیط زیست
5. فضا و مکان لازم برای احداث پکیج تصفیه فاضلاب

• دبی فاضلاب

دبی فاضلاب ، حجم فاضلاب تولید شده در روز می باشد که معمولا بر حسب مترمکعب در روز بیان می گردد. اهمیت دبی فاضلاب به آن دلیل است که دبی فاضلاب ورودی به تصفیه خانه در واقع تعیین کننده حجم و ابعاد تصفیه خانه فاضلاب می باشد. معمولا اطلاع دقیق از میزان دبی فاضلاب تولیدی وجود ندارد و باید با یک تخمین حدودی میزان فاضلاب ورودی را تعیین کرد. در واقع باید عوامل تولیدکننده فاضلاب همچون دستشویی ها ، حمام ها، سینک های ظرفشویی ، غذا خوری ها و … را بررسی کرد سپس با یک برنامه جمعیت شناختی باید جمعیت تولید کننده فاضلاب محاسبه شود و با توجه به ضرایبی از جمله ضریب تولید فاضلاب (sewage factor) که معمولا بین 0.7 تا 0.9 در نظر گرفته می شود میزان نسبی آبی(آب مصرف شده در مجموعه) که به فاضلاب تبدیل می شود را محاسبه کرد.

• فرآیند های تصفیه فاضلاب و تجهیزات لازم برای تصفیه

پس از تعیین دبی ورودی گام بعدی برای تعیین قیمت پکیج تصفیه فاضلاب بهداشتی ، انتخاب فرآیند تصفیه فاضلاب بهداشتی می باشد ، که معمولا فرآیند لجن فعال متعارف یا فرآيند لجن فعال با هوادهی گسترده یا تصفیه فاضلاب به روش mbbr برای تصفیه فاضلاب بهداشتی استفاده می شود ، از جمله مزایا سیستم mbbr ، سیستم هوادهی گسترده EAAS می توان به شوک پذیری نسبت به بار تولیدی فاضلاب نام برد چرا که معمولا دبی فاضلاب تولیدی دارای نوساناتی می باشد که این نوسان ها در طول روز یکنواخت نبود و باعث ایجاد شوک به تصفیه خانه می شود. مثلا در ساخت تصفیه خانه فاضلاب شهری باید به این نکته توجه کرد که در طول روز در مناطق مرکز و جنوب شهر که اکثر مردم ساعت شروع کار و فعالیت شغلی شان ۸ صب می باشد، در حدود ساعت ۶تا۸ صبح بار فاضلاب وروردی به شبکه جمع آوری فاضلاب و پس از آن بار فاضلاب ورودی به تصفیه خانه افزایش ناگهانی می یابد لذا باید در طراحی های فرآیند های تصفیه فاضلاب این موارد لحاظ شود.

• کیفیت(نوع) فاضلاب تولید شده (ورودی به تصفیه خانه)

کیفیت فاضلاب ورودی به تصفیه خانه فاضلاب شهری و بهداشتی به طور معمول با شاخص های کل جامدات معلق ، پی اچ ، اکسیژن خواهی شیمیایی (COD) ، اکسیژن خواهی بیولوژیکی (BOD) ، کل فسفر ، کل نیتروزن سنجیده می شود. محدوده های فاضلاب شهری برای پارامتر های کیفی فاضلاب متفاوت می باشد ولی به طور معمول TSS فاضلاب در فاضلاب های بهداشتی و شهری حدود ۱۲۰ تا ۳۶۰ میلی گرم بر لیتر است. COD فاضلاب ورودی به تصفیه خانه های فاضلاب های شهری معمولا بین ۲۰۰ تا ۷۸۰ میلی گرم بر لیتر می باشد که میزان اکسیزن مورد نیاز برای اکسیداسیون مواد قابل اکسید شدن است. مقدار BOD در فاضلاب های شهری بین ۱۱۰ تا ۴۰۰ میلیگرم بر لیتر است. البته BOD خود به چند بخش تقسیم می شود از جمله BOD دیر تجزیه پذیر و عیر قابل تجزیه پذیر . مقدار نیتروزن کل برای فاضلاب وروردی حدود ۲۰ تا ۸۵ میلی گرم بر لیتر نیتروزن می باشد.پارامتر مهم تاثیر گذار دیگری که در طراحی تصفیه خانه فاضلاب برای ارائه قیمت پکیج تصفیه فاضلاب بهداشتی تاثیر دارد پی اچ (PH) می باشد که چون عامل تاثیر گذاری در فرانید زیستی میکروارگانیز های تصفیه فاضلاب است باید حدود 6.5 تا 7.5 باشد

• کیفیت فاضلاب تصفیه شده (خروجی از تصفیه خانه)

کیفیت فاضلاب خروجی تعیین کننده میزان تصفیه شدن پساب ورودی در تصفیه خانه و تغییرات ایجاد شده در فرایند های تصففیه شده می باشد و عامل مهمی در قیمت پکیج تصفیه فاضلاب بهداشتی می باشد. به طور کلی سه دسته استاندارد توسط سازمان محیط زیست برای خروجی تصفیه خانه های در نظر گرفته شده است. استاندارد خروجی فاضلاب برای کاربری کشاورزی ،استانداردخروجی فاضلاب برای کاربری آب های سطحی ، استاندارد خروجی فاضلاب برای چاه جاذب می باشد

• فضا و مکان لازم برای احداث پکیج تصفیه فاضلاب

فضا و مکان لازم برای احداث تصفیه خانه فاضلاب نیز برای هر محل متفاوت می باشد و باید در محل بررسی شود.

قیمت پکیج تصفیه فاضلاب صنعتی بهداشتی

چه نوع پکیج تصفیه فاضلابی صنعتی مناسب فعالیت شما است ؟

پکیج تصفیه فاضلاب صنعتی مناسب شما بستگی به موقعیت و فضا و محدوده و همچنین نوع فاضلاب تولید شده دارد. به صورت عمومی پکیج های پلی اتیلنی تصفیه فاضلاب که به صورت دفنی در زمین قرار می گیرند برای مکان هایی که امکان گود برداری باشد ، بسیار مناسب است. زیرا قیمت تمام شده پکیج های پلی اتیلنی نسبت به پکیج های آهنی پایین تر بوده و عمر و سن این پکیج ها نیز مناسب تر است. زیرا از نظر خوردگی دیواره داخلی این پکیج ها کمتر آسب پذیر است. پکیج تصفیه فاضلاب EAAS مناسب فاضلاب های بهداشتی شرکت ها،مجتمع های مسکونی و اداری، پادگان ، هتل ها و به صورت عمومی فاضلاب های انسانی

1. پکیج تصفیه فاصلاب MBBR مناسب فاضلاب بیمارستان ها ،درمانگاه ها، کارخانه ، صنایع مختلف و …
2. پکیج تصفیه فاضلاب EC مناسب فاضلاب های کارواش ها ، قالیشویی و …
3. پکیج تصفیه فاضلاب صنعتی مناسب فاضلاب های صنعتی خاص

اجزا پکیج تصفیه فاضلاب بهداشتی

• مخزن متعادل ساز

مخزن متعادل ساز در ورودی پکیج های تصفیه فاضلاب قرار گرفته و وظیفه ایجاد تعادل فاضلاب را بر عهده داشته و موجب می گردد که شوک های ناگهانی به تصفیه خانه وارد نشود. شوک های ناگهانی مانند تغییرات عمده کیفیت فاضلاب مثلا اگر به صورت ناگهانی مقدار زیادی مواد شوینده و دترجنت وارد تصفیه خانه شود. یا اینکه اگر در مجموعه ای آشپزخانه فعالیت داشته باشد به صورت ناگهانی مقدار زیادی چربی و روغن وارد تصفیه خانه شود. یکی از وظایف مخزن متعادل ساز جلوگیری از شوک می باشد.

همچنین برخی زمان ها دبی فاضلاب ورودی به تصفیه خانه پایین می باشد. فاضلاب در این مخزن جمع آوری می گردد تا زمانی که سر ریز شود و پس از پر شدن به واحد بعدی منتقل گردد.

• حوضچه هوادهی

مرکز اصلی هر تصفیه خانه حوضچه هوادهی می باشد. بدون هوادهی هیچ فاضلاب تصفیه نمی گردد. یکی از مهم ترین مراحل طراحی تصفیه خانه تعیین دبی هوا ورودی به حوضچه هوادهی می باشد. هوادهی توسط بلوئر ها انجام می شود. بلوئر انواع مختلفی دارد و به صورت عمومی در دو نوع ساید چنل و روتس به بازار عرضه می شود. عموما بلوئر های موجود در بازار ایران یا ساخت اروپای غربی بوده یا اینکه تایوانی و چینی می باشد. بلوئر با توجه به میزان هوا مورد نیاز به تصفیه خانه انتخاب می شود.در زیر برخی از بلوئر ها و برند ها بیان می گردد.

روتس بلوئر ها :

1. لانگ تک (LONGTECH)
2. پدرو گیل (PEDRO GIL)
3. ارزن (AERZEN)
4. روبوسکی (ROBUSCHI)
5. شوفو (SHOWFOU)
6. گریتک (GREATECH)
7. گولدن تک (GOLDENTECH)

بلوئر های ساید چنل:

1. رونتای (RONTAI)
2. گرین کو (GREENCO)
3. پالما (PALMA)
4. استریم(STREAM)
5. FPZ
6. یورو وکیوم (EUROVACCUM)

• حوضچه ته نشینی

مواد آلی و مواد زائد موجود در فاضلاب پس از اکسیداسیون و تجزیه در مرحله هوادهی به حوضچه ته نشینی منتقل می شوند. در این حوضچه مواد جامد ته نشین شده و در قیف کف حوضچه ته نشینی جمع آوری می گردد. کف مخزن حوضچه ته نشینی به پمپ هوا- ایرلیفت وصل بوده تا از همین طریق مواد کف مخزن ته نشینی به عنوان لجن برگشتی به حوضچه هوادهی منتقل گردد. پس از زلال سازی پساب زلال شده از قسمت بالای حوض ته نشینی به سمت مخزن کلرزنی هدایت می گردد تا در این قسمت گندزدایی شود.

• حوضچه کلرزنی

کلرزنی آخرین مرحله در تصفیه فاضلاب است. در این مرحله فاضلاب شفاف شده بایستی توسط کلر گندزدایی شود تا تمامی مواد میکروبی و بار آلی آن تجزیه شود. کلر معمولا به صورت جامد و مایع در دسترس است. کلر های مایع معمولا به صورت هیپوکلریت سدیم در دسترس می باشند. و کلر های جامد هم به صورت هیپوکلریت کلسیم. اجزا سیستم کلرزنی شامل شاسی فلزی ، مخزن 200 لیتری پلی اتیلنی ، شفت و پروانه ، موتور ، گیربکس ، و کلر

پکیج تصفیه فاضلاب به روش هوادهی گسترده

پکیج تصفیه فاضلاب به روش EAAS لجن فعال با هوادهی گسترده ، یک سازه تصفیه چاه کامل به منظور تصفیه فاضلاب انسانی است. سپس به محل جهت نصب ارسال می گردد. فاضلاب در این روش به صورت زیستی تصفیه می شود. در این روش تصفیه فاضلاب لجن فعال، فاضلاب ابتدا آشغالگیری شده ،سپس وارد حوضچه هوادهی می گردد. پس ازآن فاضلاب فرآیند ته نشینی را طی می کند که بخشی از لجن از کف مخزن ته نشینی برگشت داده شده و به حوضچه هوادهی هدایت می گردد. پساب زلال شده از بالای حوضچه ته نشینی به سمت مخزن کلر هدایت می گردد. پکیج های تصفیه فاضلاب جهت استفاده به منظور کاهش آلودگی محیط زیست مطابق با استاندارد های سازمان حفاظت محیط زیست ساخته می شوند.

دیاگرام کلی تصفیه فاضلاب به روش لجن فعال با هوادهی گسترده

این میزان بارگذاری موجب می شود که باکتری ها با اکسیژن فراوان و مواد غذایی نسبتاً کمتری مواجه شده و در نتیجه مواد آلی موجود در فاضلاب را به صورت کامل تری مورد استفاده قرار دهند. در این نوع سیستم تصفیه، غلظت MLSS در حوض هوادهی نسبت به لجن فعال متعارف بیشتر است.

کاربرد پکیج تصفیه فاضلاب به روش هوادهی گسترده

1. تصفیه فاضلاب مجتمع های مسکونی و اداری
2. تصفیه فاضلاب بیمارستان ها و درمانگاه ها
3. تصفیه فاضلاب کارخانه ها و صنایع
4. تصفیه فاضلاب مراکز نظامی و ترمینال ها و فرودگاه ها
5. تصفیه فاضلاب مسافر خانه ها و هتل ها و مراکز اقامتی
6. تصفیه کارخانه های صنایع غذایی و لبنی (با در نظر گرفتن کیفیت فاضلاب)

مزایا پکیج تصفیه فاضلاب به روش (EAAS)

1. ارائه خروجی فاضلاب تصفیه شده مطابق با استاندارد سازمان حفاظت محیط زیست
2. ابعاد مناسب و کوچک و ساخت سریع
3. امکان انتقال پکیج بعد از نصب
4. کمترین میزان تولید بوی نامطبوع
5. راهبری و نگه داری ساده
6. غلظت لجن تولیدی پایین
7. سرعت در ساخت و نصب و راه اندازی
8. امکان افزایش ظرفیت در صورت طرح های توسعه ای شرکت ها
9. استفاده از تجهیزات به روز تولید شده اروپا غربی در پکیج
10. کمترین میزان مصرف انرژی
11. استهلاک پایین به دلیل طراحی دقیق و مهندسی
12. آموزش راهبری و امکان اتوماسیون و عدم نیاز به حضور نیرو بهره بردار

بخش های پکیج تصفیه فاضلاب به روش EAAS

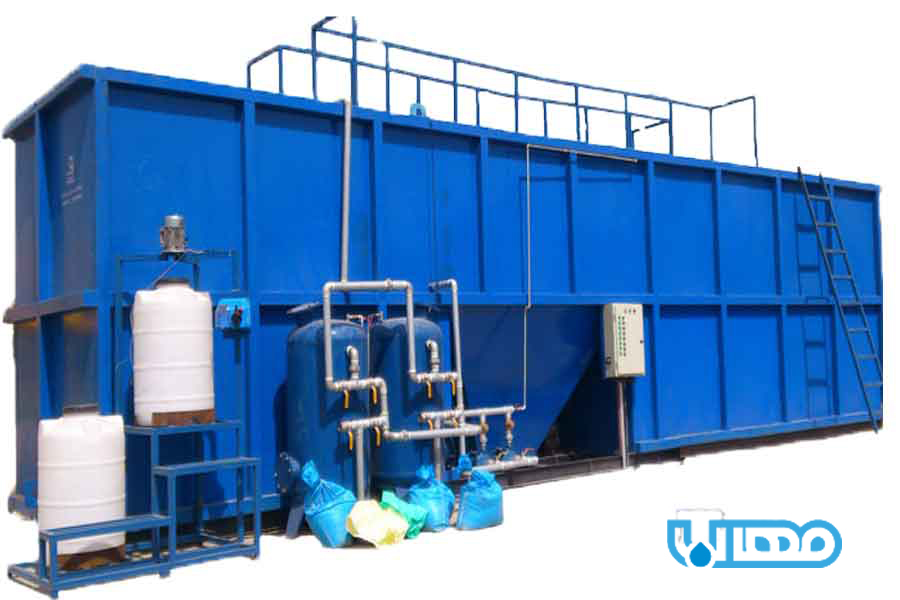

بدنه پکیج تصفیه فاضلاب

واحد های تصفیه خانه فاضلاب شامل هوادهی ، ته نشینی ثانویه ، کلرزنی، مخزن دخیره لجن ، خط برگشت در کنار هم در یک سازه قرار می گیرند. جنس سازه بدنه پکیج فولادی ST37 یا پلی اتیلنی می باشد. هرکدام از بدنه های پکیج تصفیه فاضلاب ، بدنه فلزی و پلی اتیلنی بر اساس شرایط پروژه می تواند تغییر نماید. مثلا برای مناطقی که از نظر جغرفایایی دارای رطوبت بالا می باشند (مناطق نزدیک دریا) توصیه می گردد از پکیج های پلی اتیلنی استفاده شود. همچنین در بعضی شرایط ممکن است نیاز باشد پروژه به صورت دفنی کار شود که در آن صورت هم بایستی از پکیج های پلی اتیلنی استفاده کرد.

پکیج تصفیه فاضلاب فلزی یا پلی اتیلنی، کدامیک مناسب است؟

پکیج تصفیه فاضلاب فلزی دارای بدنه آهنی بوده که بدنه آن با پوشش رنگ مناسب رنگ آمیزی می گردد. در این حالت تمامی اجزا شامل مخزن هوادهی ، ته نشینی ثانویه ، کلرزنی ، آشغالگیر ، نردبان ، سقف و کف پکیج همه فلزی بوده و پس از جوشکاری رنگ آمیزی می گردد. جنس دیواره و کف پکیج تصفیه فاضلاب از ورق های فولادی بوده که ضخامت ورق کف پکیج دارای 8 تا 10 میلیمتر از نوع صاف و ضخامت دیواره پکیج 6 تا 8 میلیمتر بریک پلت است. لایه داخلی پکیج تصفیه فاضلاب دارای پوشش رنگ مناسب ضد خوردگی و مقاوم در برابر فاضلاب بوده به شکل زینک ریچ اپوکسی با ضخامت 200 میکرون و لایه خارجی رنگ دارای پوشش رنگ روغنی کامل خواهد بود. مخازن پلی اتیلنی به قطر بیش از 2 متر که از جنس HDPE 100 بوده و جهت مصارف فاضلاب نیز مناسب است. امکان استفاده از این مخازن به جای پکیج های فلزی وجود دارد. این مخازن را هم به صورت دفنی و هم به صورت نیمه دفنی می توان تهیه کرد. اصلی ترین مساله پکیج های فلزی عمر کم آنها نسبت به پکیج های پلی اتیلنی است. زیرا که فاضلاب ها عموما دارای PH اسیدی بوده و این مساله باعث می شود که بدنه فلزی هرچقدر هم رنگ آمیزی آن مناسب باشد دچار خوردگی شود. وزن سبک مخازن پلی اتیلنی یکی دیگر از مزیت های این پکیج ها است. این درحالی است که یکی از ایراد های مخازن استواانه ای پلی اتیلنی مشکل هوادهی سراسری آن است.

در اینجا به معایب و مزایا پکیج های پلی اتیلنی می پردازیم.

مزایا پکیج پلی اتیلنی

1. خروجی فاضلاب تصفیه شده بر اساس استاندارد سازمان حفاظت محیط زیست می باشد.
2. مقاوم در برابر خوردگی بالا فاضلاب
3. امکان ساخت به صورت پیش ساخته و انتقال سریع به دلیل وزن سبک
4. امکان نصب به صورت دفنی در زمین و یا به صورت نیمه دفنی و عدم اشغال فضا
5. راهبری و نگه داری ساده بدون نیاز به اپراتور متخصص
6. عدم تولید بو
7. نیاز نداشتن به ساخت زیرسازی های بتنی مانند پکیج های فلزی
8. تمرکز همه واحد ها در یک پکیج
9. دارای ظرفیت های متغیر از 5 مترمکعب در روز تا 1000 مترمکعب در روز
10. حفط دما مناسب فاضلاب برای رشد بیولوژیکی میکروارگانیزم ها در پکیج و راندمان بالا به دلیل حفظ دما
11. هزینه پایین ساخت و عمر بالا این پکیج ها تا 50 سال
12. نگه داری ساده
13. مناسب برای مناطق نزدیک دریا و شرجی
14. امکان انتخاب مقطع به صورت استوانه ای یا مربعی

معایب پکیج پلی اتیلنی

1. هوادهی سراسری در طول پکیج های استوانه ای
2. عدم مشاهده دقیق و شفاف رنگ و ظاهر فاضلاب

آشغالگیر

آشغالگیری که اولین مرحله ورودی به پکیج تصفیه فاضلاب به روش EAAS قرار می گیرد. به منظور حذف مواد جامد شناور يا غوطه ور موجود در فاضلاب است. حذف مواد به اندازه چشمه ها يا فواصل باز آشغالگير و نيز مشخصات مواد جامد موجود در فاضلاب، بستگي دارد. معمولا آشغالگیز فلزی از جنس استیل یا فولاد ST37 گالوانیزه استفاده می شود. آشغالگیر ها معمولا به صورت میله ای و مسبک ساخته می شوند که نوع مشبک آن در این پکیح ها استفاده می شود.

بخش هوادهی

سیستم هوادهی به فاضلاب از طریق بلوئر های هواده می باشد. هوا تولید شده توسط بلوئر ها از طریق لوله کشی ها مشخص به کف حوضچه هوادهی انتقال داده می شود. سپس با استفاده از دیفیوزر ها ، این هوا به فاضلاب منتقل و مراحل تجزیه بیولوژیکی فاضلاب انجام و ترکیبات آلاینده فاضلاب تجزیه می گردد. پس یکی از بخش های مهم هرتصفیه خانه بلوئر های هوادهی می باشد. بلوئر ها باید در اتاقک مخصوص با دمای مناسب نگه داری شوند.

انواع بلوئر های موجود

روتس بلوئر ها :

1. لانگ تک (LONGTECH)
2. پدرو گیل (PEDRO GIL)
3. ارزن (AERZEN)
4. روبوسکی (ROBUSCHI)
5. شوفو (SHOWFOU)
6. گریتک (GREATECH)
7. گولدن تک (GOLDENTECH)

بلوئر های ساید چنل:

1. رونتای (RONTAI)
2. گرین کو (GREENCO)
3. پالما (PALMA)
4. استریم(STREAM)
5. FPZ
6. یورو وکیوم (EUROVACCUM)

بلوئر هوادهی تصفیه فاضلاب

بلوئر های هوادهی که بخش اصلی تصفیه خانه می باشد باید به صورت دوره ای نگه داری شوند. این بلوئر ها عموما وارداتی بوده و در دبی ها و فشار های متفاوت تامین می گردد.

بخش ته نشینی ثانویه

پس از هوادهی، فاضلاب وارد حوضچه ته نشینی می شود تا فرایند ته نشینی و جدا سازی لجن از پساب تصفیه شده ، انجام شود. از کف مخزن ته نشینی لجن ته نشین شده به حوضچه هوادهی برگشت داده می شود. از طریق این کار جمعیت توده بیولوژیکی (MLSS) حفظ می گردد. در کف مخزن ته نشینی ایرلیفت ها وجود دارند. ایرلیفت با استفاده از هوایی که در بلوئر ها تولید می شود فعال است و با باز کردن شیر مربوط به همین قسمت ایرلیفت ها شروع به فعالیت می نمایند.

انواع حوضچه ته نشینی در تصفیه آب

حوضچه های ته نشینی به شکل قیف مانند بوده تا به راحتی در کف مخزن ته نشینی این جامدات مربوط به این بخش جداسازی گردد. یکی از مشکلات نگه داری از تصفیه خانه های فاضلاب حجیم شدن لجن در حوضچه ته نشینی و همچنین بالا آمدن لجن و عدم ته نشینی است. پدیده رایزینگ و بالکینگ باعث اخلال در سیستم ته نشینی می گردد.

بخش کلرزنی

پکیج تزریق کلر شامل بک مخزن 200 لیتری به همراه میکسر بوده که پس از به هم زدن آب و هیپوکلریت کلسیم و آماده سازی به پساب تزریق می شود. بخش کلرزنی خود شامل اجزا زیر است :

1. موتور
2. گیربکس جهت تنظیم دور چرخش
3. شفت و پروانه
4. مخزن 200 لیتری
5. شاسی
6. دوزینگ پمپ به منظور تزریق قطره ای کلر

کلرزنی باعث می شود که میکروب هایی که عملیات اصلی تصفیه را انجام می دادند ، از بین بروند. در آخرین مرحله جهت دفع آب به منابع آب سطحی یا چاه یا مصارف کشاورزی بایستی مقدار کلیفرم موجود در پساب تصفیه شده به حداقل برسد.

مخزن ذخیره لجن

مقادیر اضافه لجن از حوض ته نشینی به مخزن ذخیره لجن انتقال داده می شود. مقادیر مشخصی از لجن هم از مخزن ته نشینی به حوضچه هوادهی منتقل می گردد. هدف از مقدار لجن برگشتی ، حفظ غلظت میکروبی کافی برای تثبیت مواد آلی ورودی به تانک هوادهی است.

تابلو برق

بمنظور کنترل بخش های مختلف پکیج تصفیه فاضلاب مانند بلوئر ها ، پمپ ها ، دوزینگ پمپ کلر نیاز به تابلو برق اتوماتیک می باشد تا تمامی بخشهای پکیج کنترل شده و همه فرآیند ها به صورت اتوماتیک اتفاق بیقتد.

قیمت پکیج تصفیه فاضلاب به روش هوادهی گسترده

قیمت پکیج های تصفیه فاضلاب به روش EAAS تابع شاخص های متفاوتی است. قیمت این پکیج ها در محدود 150 میلیون تومان تا 2 میلیارد تومان قرار (بر اساس قیسمت سال 1400)دارد. البته قیمت تابع شاخص هایی است که در ادامه هریک را توضیح خواهیم داد. در ادامه شاخص های مهم در طراحی و ساخت و در نتیجه قیمت تمام شده پکیج را بررسی می کنیم.

دبی یا ظرفیت فاضلاب

دبی یا ظرفیت پکیج فاضلاب مقدار فاضلابی است که قرار است در روز وارد پکیج شود و عملیات تصفیه آن انجام شود. دبی مهم ترین شاخص در تعیین قیمت پکیج می باشد. بر اساس دبی مقدار ظرفیت پمپ ها ، ابعاد مخزن هوادهی ، ابعاد مخزن ته نشینی ، قطر لوله های انتقال فاضلاب ، میزان قدرت بلوئر ها و تعداد دیفیوزر ها تعیین می گردد. یکی از مراحل مهم در ساخت تصفیه خانه برآورد دقیق دبی فاضلاب است. روش های متفاوتی جهت برآورد دبی وجود دارد. روش اول بر اساس تعیین میزان مصرف آب منطبق با مقداری از آب که در کنتور نشان داده شده است. که معمولا در صورتی که آب شهری مصرف گردد میزان دبی را در قبض های آب شرکت آب و فاضلاب نوشته می شود.

روش دوم جهت برآورد دبی ، تعیین دبی از طریق برآورد به صورت دستی و محاسبه تعداد نفرات حاضر در مجتمع است. مثلا به ازای هر نفر در شبانه روز مقدار 150 تا 200 لیتر فاضلاب در منازل مسکونی تولید می شود. طبیعتا محل های کار میزان مصرف آب در آنها کمتر از این مقدار است. سپس بعد از اینکه تعداد تفرات بدست آورده شد باید تعداد افراد را در مقدار آب مصرفی ضرب کرد و میزان دبی را بدست آورد. دبی معمولا بر حسب مترمکعب بر شبانه روز یا بر حسب لیتر بر ساعت بیان می گردد.

کیفیت فاضلاب ورودی به پکیج تصفیه

کیفیت فاضلاب تولید شده دومین شاخص مهم تاثیر گذار بر قیمت پکیج های تصفیه فاضلاب است. کیفیت فاضلاب ها متنوع و متفاوت است. فاضلاب های بهداشتی و فاضلاب های صنعتی از نظر کیفیت بسیار متفاوت می باشند. این تفاوت در کیفیت توسط شاخص های زیر تعیین می گردد. شاخص های مهم که در تعیین کیفیت فاضلاب تاثیر گذار هسنتند عبارتند از :

1. PH یا شاخص اسیدی یا بازی بود فاضلاب
2. کل مواد معلق یا TSS
3. اکسیژن خواهی شیمیایی یا COD
4. اکسیژن هواهی بیولوژیکی یا BOD
5. فسفر یا TP
6. نیتروژن یا TN
7. قلیائیت فاضلاب
8. دترجنت یا مواد شوینده
9. چربی و روغن OIL AND GREASE
10. فلزات سنگین

استاندارد خروجی فاضلاب تصفیه شده

استاندارد خروجی تصفیه خانه های فاضلاب بر اساس استاندارد سازمان محیط زیست بر اساس منبع پذیرنده به سه بخش کشاورزی ، چاه جاذب و منابع آب سطحی تقسیم می شوند

پکیج تصفیه فاضلاب صنعتی به روش هوادهی گسترده

در صورتی که نیاز باشد که آب کیفیت بالاتری تولید شود که مثلا برای استفاده در چیلر یا بویلر استفاده شود ، بایستی پس از آخرین مرحله تصفیه خانه از فیلتر های تکمیلی مانند فیلتر شنی یا فیلتر کربنی استفاده کرد. که در آن صورت در نهایت از دستگاه تصفیه ro استفاده کرد.

تجهیزات جانبی تصفیه خانه

تجهیزات جانبی تصفیه خانه شامل اقلامی می شود که در کنار تصفیه خانه باید حضور داشته باشد تا عمر تجهیزات افزایش یابد شامل

1. اتاقک یا کانکس جهت بلوئر های تصفیه خانه فاضلاب
2. فیلتر شنی
3. فیلتر کربنی
4. زیر ساخت های بتنی جهت استقرار سازه فلزی
5. مخزن دخیره پساب تصفیه شده
6. مخزن متعادل ساز

فرآیند های تصفیه آب و فاضلاب

فرآیند های تصفیه آب و فاضلاب مورد استفاده در پکیج ها در تعیین قیمت پکیج ها بسیار اهمیت دارد. زیرا دقیقا تعیین کننده قیمت است. قیمت پکیج های تصفیه فاضلاب بر اساس فرآیند ها تعیین می شود. مثلا وقتی فاضلابی اسیدی وارد تصفیه خانه می شود حتما بایستی یک واحد تنظیم PH در ورودی تصفیه خانه باشد که مقدار PH را بر روی عدد 7 تنظیم نماید که تصفیه خانه با فرآیند بیولوژیکی بدون مشکل به فعالیت خود ادامه دهد.

فاضلاب های صنعتی عموما دارای کیفیت ها بدتری نسبت به فاضلاب های شهری هستند و طبیعتا نیاز به فرآیند های پپچیده تری برای تصفیه می باشد. مثلا فاضلابی با COD=16000 mg/L را بایستی بار روش های انعقاد و لخته سازی یا روش اکسیداسیون پیشرفته یا …. به فاضلاب هایی با بار آلی پایین تر تبدیل کرد و سپس بقیه مراحل تصفیه را انجام داد. پس نوع فرآیند تصفیه فاضلاب در طراحی پکیج نیز بسیار حائر اهمیت است.

فرآیند تصفیه فاضلاب در پکیج تصفیه فاضلاب به روش هوادهی گسترده

لجن فعال با هوادهی گسترده

در این روش نیاز به ساختن حوضچه ته نشینی ته نشینی اولیه نیست و می توان فاضلاب را پس از گذشتن از آشغال گیر و دانه گیر مستقیماً هوادهی نمود. البته در فاضلاب بیمارستانی هوادهی بعد از حوضچه متعادل ساز نیز بسیار خوب است. انتخاب روش تصفیه فاضلاب به روش لجن فعال با هوادهی گسترده در ظرفیت های کمتر از 200 مترمکعب بر شبانه روز می تواند اقتصادی باشد.

میزان بار حجمی روش تصفیه فاضلاب به روش لجن فعال با هوادهی گسترده(EAAS) بسیار کم است ، چون توده ها بیولوژیکی زمان طولانی در تماس با اکسیژن هستند و مواد آلی فاضلاب به طور کاملتری مورد استفاده میکروارگانیسم ها قرار می گیرد.در پکیج تصفیه فاضلاب(EAAS) معمولاً درصدی از لجن فعال حوض ته نشینی نهایی به حوض هوادهی برگشت داده می شود. اگر به دقت بهره برداری نشود علاوه بر تولید فاضلاب تصفیه نشده ای در حد مناسب کیفیت بدون بو و بود اشکال کار خواهد بود.

هزینه های نگه داری پکیج تصفیه فاضلاب به روش هوادهی گسترده

هزینه های نگه داری پکیج به صورت عمومی شامل بخش های زیر است.

• هزینه برق مصرفی

برق مصرفی در پکیج های تصفیه فاضلاب عموما مربوط به بلوئر ها ، پمپ ها ، و همچنین تجهیزات کلرزنی می باشد. با توجه به توان و قدرت بلوئر و همچنین ظرفیت بلوئر ها و سایر تجهیزات تعیین می گردد. ولی به صورت عمومی کارخانه ها و اماکنی که برق مصرفی آنها به شکل 3 فاز تعیین می شود محدودیتی بایت استقرار و پکیج نخواهند داشت.

• هزینه های آزمایشگاه معتمد محیط زیست

طبق آیین نامه جلوگیری از آلودگی آب ها مصوب سازمان حفاظت محیط زیست ، واحد های صنعتی و غیرصنعتی تولید کننده فاضلاب بایستی به صورت فصلی نسبت به انجام طرح خود ظهاری اقدام نمایند. طبق این قانون بایستی هر 3 ماه یک بار هزینه های مربوط به انجام آزمایشات طرح خودا اظهاری شامل پارامتر های زیر انجام شود.

PH – TSS –COD – BOD – NH4 –NO3 -PO4- توتال کلی فرم – کلیفرم گوارشی- چربی و روغن – دترجنت

• هزینه خرابی تجهیزات

هزینه های خرابی تجهیزات شامل پمپ ها ، بلوئر ها ، دیفیوزر ها ، گرفتگی لوله های انتقال فاضلاب ، خراب شدن آشغالگیر ، گرفتگی دیفیوزر ها ، خرابی و گرفتگی تجهیزات مکانیکال شامل بدنه پکیج. تمامی این موارد هزینه های خاص خود را داشته که بایستی نسبت به رفع و ازبین بردن آنها اقدام کرد.

• هزینه تخلیه لجن مازاد

پس از مدتی که فاضلاب بارگیری شده و پکیج شروع به فعالیت می کند ، بخش از لجن مازاد به مخزن دخیره لجن انتقال می یابد. بایستی مقدار اضافه را به خارج از محوطه کارگاه منتقل کرد

مقدار لجن تولید شده در پکیج های تصفیه فاضلاب

لجن بدست آمده از پکیج تصفیه فاضلاب به روش EAAS پایدار بوده و بخوبی آب خود را از دست داده و خشک می شود. قابلیت تعفن آن بسیار کم و در صورت راهبری خوب تأسیسات به کلی بدون بو می باشد. غلظت لجن در این روش بسیار کم حدود 1% و حجم آن زیاد است. فاضلابی که به این روش تصفیه می شود دارای مواد محلولی کودی نسبتاً فراوانی است که موجب رشد و نمو گیاهان آبزی می شود. لذا در صورت وارد نمودن این گونه فاضلاب های تصفیه شده به منابع آبی روی زمین به این موضوع باید توجه نمود. غالباً لجن بدست آمده را می توان بدون هضم به یگان آب گیری لجن فرستاد. در صورت نیاز به توسعه بعدی تصفیه فاضلاب به روش لجن فعال با هوادهی گسترده (EAAS) به تنها به ساختن و افزایش یگانه ای هضم لجن اقدام نمود و ظرفیت تصفیه‌خانه را افزایش داد.

حمل و نصب و راه اندازی پکیج تصفیه فاضلاب

پس از اتمام مراحل ساخت پکیج ها ، نوبت به نصب و راه اندازی پکیج تصفیه فاضلاب در محل مورد نظر مشتری می باشد. نصب و راه اندازی پکیچ تصفیه فاضلاب بستگی به شرایط ، موقعیت مکان نصب پکیج دارد. معمولا پکیج ها توسط ماشین های باری سنگین به محل ارسال می گردد و سپس پس از پیاده سازی پکیج توسط جرثغیل مراحل نصب انجام می شود. برای نصب پکیج های پلی اتیلنی به صورت دفنی بایستی گودبرداری در زمین انجام شود. زمین پس از گودبرداری تا عمق معمولا 4 متر آماده استقرار پکیج می شود.

پکیج پلی اتیلنی تصفیه فاضلاب

نصب و راه اندازی شامل اتضال خروجی فاضلاب های موجود در سپتیک ها به پکیج ها و همچنین تست اجزا پکیج مانند بلوئر ها و دیفیوزر ها در کف مخزن هوادهی و اطمینان از اینکه هیچگونه نشتی در زمان انتقال هوا از حوضچه هوادهی به کف مخزن هوادهی وجود نداشته و این هوا درست به فاضلاب منتقل خواهد شد.

همچنین عدم وجود داشتن هرگونه نشتی در فواصل بین قسمت های مختلف پکیج که باعث گردد اخلالی در سیستم ایجاد گردد. در مرحله راه اندازی پکیج به دلیل اینکه فاضلاب به صورت بیولوژیکی تصفیه می گردد و هنوز توده بیولوژیکی در سیستم برای انچام فرآیند تصفیه وجود ندارد بایستی فاضلاب به صورت مرحله به مرحله و با دبی کم به تصفیه خانه وارد شود. معمولا مدت زمان یک ماه الی 2 ماه طول می کشد که توده بیولوژیکی در سیستم رشد کند و فرآیند اکسیداسیون شیمایی اتفاق بیفتد.

در زمان شروع به کار تصفیه خانه باید جریان دبی لجن برگشتی بر اساس میزان و نوع پارامتر های فاضلاب شامل mlss و دبی جریان بر اساس موازنه جرمی تنظیم شود تا هیچگونه خطا و مساله ای در راه اندازی صحیح تصفیه خانه به وجود نیاید.

پکیج پلی اتیلنی تصفیه فاضلاب

پکیج پلی اتیلنی تصفیه فاضلاب از جنس HDPE 100 پلی اتیلن سنگین می باشد. پکیج های پلی اتیلنی تصفیه شامل مراحل متعادل ساز ، هوادهی ، ته نشینی و گندزدایی فاضلاب می باشد. پلی اتیلن سنگین HDPE 100 پلیمر تولید شده از اتیلن مونومر می باشد. این پلی اتیلن ها ، همراه با مقدار بالای نسبت استحکام به دانسیته جهت استفاده در پکیج های تصفیه فاضلاب بسیار کاربردی هستند. مزیت نسبی این پکیج ها ، استحکام بالای پکیج های پلی اتیلنی در برابر خورندگی بالای فاضلاب و همچنین مناسب بودن قیمت آنها نسبت به آهن می باشد.

روش تصفیه پکیج پلی اتیلنی تصفیه فاضلاب

روش تصفیه در پکیج های تصفیه فاضلاب ، روش لجن فعال می باشد که می توان بر حسب نیاز کافرما به صورت روش های هوادهی گسترده (EAAS) و یا روش تصفیه فاضلاب با بستر متحرک MBBR و یا به روش SBR (برای ظرفیت های پایین) اجرا کرد. مراحل تصفیه فاضلاب در پکیج های پلی اتیلنی تولیدی به صورت تصویر زیر می باشد. که ابتدا فاضلاب آشغاگیری شده تا ذرات درشت فاضلاب به سبد آشغاگیر منتقل شود.

در مرحله بعدی فاضلاب به مخزن هوادهی شده ، تا مراحل تجزیه بیولوژیکی فاضلاب اتفاق بیفتد. در این مرحله بار آلی که توسط میکرو ارگانیزم ها قابل تجزیه می باشد ، کاهش می یابد. پس از این مرحله فاضلاب وارد حوض ته نشینی شده و مرحله زلال سازی در این حوض انجام می شود. پساب زلال از بالای حوض ته نشینی به سمت حوضچه کلرزنی هدایت می شود و از کف حوض ته نشینی میکرواگرانیزم ها به حوضچه هوادهی برگشت داده می شود.

مزایا پکیج تصفیه فاضلاب

1. خروجی فاضلاب تصفیه شده بر اساس استاندارد سازمان حفاظت محیط زیست می باشد.
2. مقاوم در برابر خوردگی بالا فاضلاب
3. امکان ساخت به صورت پیش ساخته و انتقال سریع به دلیل وزن سبک
4. امکان نصب به صورت دفنی در زمین و یا به صورت نیمه دفنی و عدم اشغال فضا
5. راهبری و نگه داری ساده بدون نیاز به اپراتور متخصص
6. عدم تولید بو
7. نیاز نداشتن به ساخت زیرسازی های بتنی مانند پکیج های فلزی
8. تمرکز همه واحد ها در یک پکیج
9. دارای ظرفیت های متغیر از 5 مترمکعب در روز تا 1000 مترمکعب در روز
10. حفط دما مناسب فاضلاب برای رشد بیولوژیکی میکروارگانیزم ها در پکیج و راندمان بالا به دلیل حفظ دما
11. هزینه پایین ساخت و عمر بالا این پکیج ها تا 50 سال
12. نگه داری ساده
13. مناسب برای مناطق نزدیک دریا و شرجی
14. امکان انتخاب مقطع به صورت استوانه ای یا مربعی
15. ضمانت 1 ساله و خدمات پس از فروش 10 ساله

کاربرد پکیج پلی اتیلنی تصفیه فاضلاب

1. هتل ها و رستوران ها
2. مجموعه های مسکونی
3. بیمارستان ها و مراکز درمانی
4. کارخانه ها و شرکت ها و واحد های تولیدی
5. مجموعه های نظامی و آموزشی مانند دانشگاه و خوابگاه
6. مراکز نگه داری سد ها و رودخانه ها

اجزا پکیج تصفیه فاضلاب

• آشغاگیر

عملکرد آشغالگیر که در ورودی به سیستم تصفیه فاضلاب قرار دارد. جهت از بین بردن جامدات و آشغال های شناور یا معلقی که در فاضلاب می باشد. از بین بردن این مواد به سایز و فاصله میله های آشغالگير و نيز مشخصات مواد جامد موجود در فاضلاب، بستگي دارد. آشغال ها ممکن است مسائل متعددی برای تصفیه خانه ایجاد کنند لذا همواره باید در ورودی تصفیه خانه قرار داشته باشد. در صورت ورود به آشغال به تصفیه خانه این مساله باعث می شود تا گرفتگی در پمپ ها ایجاد شود.

• هوادهی

سیستم هوادهی به فاضلاب از طریق بلوئر های هوادهی می باشد. هوا تولید شده توسط بلوئر ها از طریق لوله کشی ها مشخص به کف حوضچه هوادهی انتقال داده می شود. سپس با استفاده از دیفیوزر ها ، این هوا به فاضلاب منتقل و مراحل تجزیه بیولوژیکی فاضلاب انجام و ترکیبات آلاینده فاضلاب تجزیه می گردد.

• بلوئر های هوادهی پکیج پلی اتیلنی تصفیه فاضلاب

بلوئر های هوادی وظیفه تولید هوا را دارند. بلوئر ها عموما وارداتی بوده و ساخت تایوان یا اروپای غربی می باشد. بستگی به نوع ظرفیت تصفیه خانه ، ظرفیت بلوئر ها هم متفاوت است. بلوئر ها به دو دسته بلوئر های روتس و بلوئر های ساید پنل تقسیم می شوند. هوای تولید شده توسط بلوئر ها برای استفاده در ایرلیفت ها هم کاربری دارد. ایرلیفت های برگشت لجن در کف مخزن ته نشینی قرار گرفته و وظیفه برگشت لجن به حوض هوادهی را برعهده دارد.

بلوئر-هوادهی

• دیفیوزر های هوادهی

دیفیوزر های هوادهی وظیفه توزیع و پخش هوا را به عهده دارد. به این معنی که باید در مجاورت فاضلاب بوده و در تماس نزدیک با فاضلاب باشند. دیفیوزر ها معمولا به صورت دیسکی بوده و حباب های ریز تولید شده را به فاضلاب منتقل می کند.

دیفیوزر های هوادهی که در کف مخزن هوادهی پخش شده اند.

• ایرلفت برگشت لجن

ایرلیفت پمپ هوایی است که وظیفه برگشت لجن تشکیل شده به حوض هوادهی را بر عهده دارد. لجن ها و جامدات توسط ایرلیفت به حوضچه هوادهی برگشت داده می شود تا جمعیت توده میکروبی برای تجزیه فاضلاب همواره تنظیم گردد.

• حوضچه ته نشینی پکیج پلی اتیلنی تصفیه فاضلاب

پس از هوادهی، فاضلاب وارد حوضچه ته نشینی می شود تا فرایند ته نشینی و جدا سازی لجن از پساب تصفیه شده ، انجام شود.

حوضچه ته نشینی و وی ناچ های پکیج پلی اتیلنی تصفیه فاضلاب

• کلرزنی

پکیج تزریق کلر شامل بک مخزن 300 یا 200 لیتری به همراه میکسر بوده که پس از به هم زدن آب و هیپوکلریت کلسیم و آماده سازی به پساب تزریق می شود.

• تابلو برق

بمنظور کنترل بخش های مختلف پکیج تصفیه فاضلاب مانند بلوئر ها ، پمپ ها ، دوزینگ پمپ کلر نیاز به تابلو برق اتوماتیک می باشد تا تمامی بخشهای پکیج کنترل شده و همه فرآیند ها به صورت اتوماتیک اتفاق بیقتد.

پکیج تصفیه فاضلاب به روش MBBR :

پکیج تصفیه فاضلاب به روش MBBR یک روش مـوثر در تصـفیه فاضـلاب اسـت. اسـتفاده ازاین روش بـرای حـذف مـواد آلـی در فاضـلاب دارای کـارایی بالایی می باشد و فرآیند مذکور به سرعت موادآلی قابـل تجزیـه بیولوژیکی را کاهش می دهد. سیستم تصفیه فاضلاب به روش MBBR از چند بخش تشکیل شده است. آشغالگیر ، حوضچه هوادهی ، حوضچه ته نشینی ، حوضچه کلرزنی، اتاقک بلوئر ها ، پمپ های انتقال و خط برگشت لجن.

سیستم MBBR بـه طـرز موفقیت آمیزی به دلیل وِیژگی های مثبتش برای تصفیه فاضلاب کارخانه هایی مانند صنایع کاغذ و خمیر سـازی، صـنایع پنیـر سازی، پالایشگاه ها و کشتارگاه ها، فاضلاب کارخانه های کاغـذ سازی و همچنین فاضلاب شهری به کار بـرده شده اسـت.

کاربرد پکیج تصفیه فاضلاب به روش MBBR

پکیج تصفیه فاضلاب به روش MBBR ساخت برای فاضلاب هایی زیر مناسب است :

1. تصفیه فاضلاب مجتمع های مسکونی و اداری
2. تصفیه فاضلاب بیمارستان ها و درمانگاه ها
3. تصفیه فاضلاب کارخانه ها و صنایع
4. تصفیه فاضلاب مراکز نظامی و ترمینال ها و فرودگاه ها
5. تصفیه فاضلاب مسافر خانه ها و هتل ها و مراکز اقامتی
6. تصفیه کارخانه های صنایع غذایی و لبنی (با در نظر گرفتن کیفیت فاضلاب)

مزایا پکیج تصفیه فاضلاب به روش MBBR

1. ارائه خروجی فاضلاب تصفیه شده مطابق با استاندارد سازمان حفاظت محیط زیست
2. ابعاد مناسب و کوچک و ساخت سریع
3. امکان انتقال پکیج بعد از نصب
4. کمترین میزان تولید بوی نامطبوع در صورت راهبری صحیحی
5. راهبری و نگه داری ساده
6. غلظت لجن تولیدی پایین بوده

در این روش نیاز به ساختن حوضچه ته نشینی ته نشینی اولیه نیست و می توان فاضلاب را پس از گذشتن از آشغال گیر و دانه گیر مستقیماً هوادهی نمود. البته در فاضلاب بیمارستانی هوادهی بعد از حوضچه متعادل ساز نیز بسیار خوب است. میزان بار حجمی پکیج تصفیه فاضلاب به روش MBBR بسیار کم است ، چون توده ها بیولوژیکی زمان طولانی در تماس با مدیا های معلق و اکسیژن هستند و مواد آلی فاضلاب به طور کاملتری مورد استفاده میکروارگانیسم ها قرار می گیرد. در پکیج تصفیه فاضلاب به روش MBBR معمولاً درصدی از لجن فعال حوض ته نشینی نهایی به حوض هوادهی برگشت داده می شود. اگر به دقت بهره برداری نشود علاوه بر تولید فاضلاب تصفیه نشده ای در حد مناسب کیفیت بدون بو و بود اشکال کار خواهد بود.

بخش های پکیج تصفیه فاضلاب به روش MBBR

آشغالگیر

عملکرد آشغالگیری که قبل از ورودی به پگیج تصفیه فاضلاب به روش MBBR قرار می گیرد به منظور حذف مواد جامد شناور يا غوطه ور موجود در فاضلاب است. حذف مواد به اندازه چشمه ها يا فواصل باز آشغالگير و نيز مشخصات مواد جامد موجود در فاضلاب، بستگي دارد. معمولا آشغالگیز فلزی از جنس استیل یا فولاد ST37 یا به صورت پلی اتیلنی گالوانیزه استفاده می شود.

بخش های هوادهی ، ته نشینی ثانویه و کلرزنی، مخزن دخیره لجن که کنار هم در پکیج قرار می گیرند. کل جنس بدنه پکیج پلی اتیلنی می باشد که به شکل استوانه ای بوده و بدنه از جنس پلی اتیلنی تحت فشار HDPE 100 می باشد.

هوادهی

سیستم هوادهی به فاضلاب از طریق بلوئر های هوادهیمی باشد. هوا تولید شده توسط بلوئر ها از طریق لوله کشی ها مشخص به کف حوضچه هوادهی انتقال داده می شود. سپس با استفاده از دیفیوزر ها ، این هوا به فاضلاب منتقل و مراحل تجزیه بیولوژیکی فاضلاب انجام و ترکیبات آلاینده فاضلاب تجزیه می گردد. قدرت بلوئر ها در سیستم MBBR نسبت به EAAS قوی تر باید باشد.

انواع بلوئر که در سیستم تصفیه مورد استفاده قرار می گیرد :

روتس بلوئر ها :

1. لانگ تک (LONGTECH)
2. پدرو گیل (PEDRO GIL)
3. ارزن (AERZEN)
4. روبوسکی (ROBUSCHI)
5. شوفو (SHOWFOU)
6. گریتک (GREATECH)
7. گولدن تک (GOLDENTECH)

بلوئر های ساید چنل:

1. رونتای (RONTAI)
2. گرین کو (GREENCO)
3. پالما (PALMA)
4. استریم(STREAM)
5. FPZ
6. یورو وکیوم (EUROVACCUM)

پکینگ مدیا حوض هوادهی

پکینگ مدیا معلق یا پکینگ مدیا شناور شامل انواع مختلف کالدنس ، کاپتر و لیمپور می باشد. معمولا در این پکیج ها بستگی به ظرفیت دبی ورودی به تصفیه خانه مقدار فاضلاب بارگذاری شده متفاوت شده در نتیجه مقدار مدیا متفاوت است. در خلل و فرج مدیاها مکان مناسبی برای تشکیل فلوک و رشد است.

ته نشینی ثانویه

پس از هوادهی ، فاضلاب وارد حوضچه ته نشینی می شود تا فرایند ته نشینی و جدا سازی لجن از پساب تصفیه شده انجام شود. در کف مخزن حوضچه ته نشینی مقداری از لجن ته نشین شده توسط ایرلیفت برگشت داده می شود به این طریق که مقدار دبی آن بستگی به شرایط تصفیه خانه دارد. فرآیند ته نشینی بخش جدایی ناپذیر تصفیه خانه می باشد. کف حوضچه ته نشینی به شکل قیف مانند بوده تا جامدات و میکروارگانیزم ها به راحتی ته نشین شوند.

فرایند-ته-نشینی

کلرزنی

پکیج تزریق کلر شامل بک مخزن 200 لیتری به همراه میکسر بوده که پس از به هم زدن آب و هیپوکلریت کلسیم و آماده سازی به پساب تزریق می شود. هدف از کلرزنی نابودی میکروارگانیزم ها جهت کنترل جمعیت آنها و همچنین عدم آسیب رسانی پساب تصفیه شده برای محیط زیست است. تخلیه پساب تصفیه شده به محیط زیست نباید آلایندگی شدیدی برای محیط زیست ایجاد کند.

اجزا مخز کلرزنی پکیج تصفیه فاضلاب به روش MBBR

1. مخزن پلی اتیلنی
2. شاسی آهنی
3. دوزینگ پمپ
4. شفت و پروانه
5. گیربکس
6. موتور

این اجزا بر روی هم سوار شده و به شکل زیر پکیج کلرزنی را تشکیل می دهد.

کلرزنی فاضلاب

مخزن ذخیره لجن

پس از مدتی که تصفیه خانه فعالیت داشته باشد ، بایستی تمام لجن جمع شده در کف مخزن ته نشینی به حوضچه هوادهی برگشت داده نشود. بلکه بخشی نیز بایستی در مخزنی دخیره شود تا زمانیکه غلظت MLSS در حوض هوادهی کم شد مجددا لجن به حوضچه هوادهی تزریق کنیم. مخزن دخیره لجن به عنوان یک بخش از واحد های تصفیه خانه در نظر گرفته می شود. مخزن دخیره لجن در زمان هایی که تصفیه خانه نیاز به آورهال داشته و اینکه لازم باشد بخشی از لجن را نگه داشته تا مجددا در صورت نیاز به آن تزریق کنیم بسیار کاربردی است.

سیستم تصفیه فاضلاب به روش sbr

سیستم تصفیه فاضلاب به روش sbr ، بصورت يك راكتور پر و خالي شونده است. پکیج تصفیه فاضلاب به روش sbr یکی از روش های تصفیه لجن فعال است. در این روش با اخـتلاط كامـل، فاضلاب ابتدا وارد حوضچه هوادهی می گردد به میزان کافی ، به فاضلاب اکسید شده زمان داده می شود تا ته نشین می شود

چرخه تصفیه فاضلاب به روش sbr

در حـين مرحله واكنش منقطع (بعد از پر شدن) بكار برده مي شود و مراحل متوالي هـوادهي و زلال سـازي در يك تانك انجام مي شود. همه سيستم هاي SBR بطور معمول داراي 5مرحله مي باشند كه بـصورت متوالي همانند مراحل زير است:

1. پر شدن
2. واكنش (هوادهي)
3. ته نشين شـدن یا زلال سازي
4. تخليه (بيرون ريختن)
5. سكون.

مرحله پر شدن :

در حين پر شدن , مايع و سوبسترا (فاضلاب خام يا پساب خروجـي اوليـه)بـه راكتـور اضافه مي شود. معمولاً مرحله پر شدن امكان بالا آمدن سطح مايع راكتور را از 75تـا 100درصد ظرفيت (در پايان مرحلـه سـكون) فـراهم مـي كنـد. هنگامي كـه دو تانـك استفاده مي شود, مرحله تغذيه ممكن است حدود 50درصد زمـان چرخـه پـر شـدن باشد. در حين پر شدن, راكتور ممكن است فقط مخلوط شود يا براي انجام واكنـش هاي بيولوژيكي با فاضلاب ورودي , اختلاط و هوادهي انجام شود.

واكنش یا هوادهی :

جرم سلولي در حين دوره هوادهی ، سوبـسترا را تحـت شـرايط كنتـرل شـده محيطـي مصرف مي كند.

ته نشيني :

امكان جداسازي جامدات از مايع تحت شرايط سكون فراهم مي شود و در نتيجه مـايع زلال شده را مي توان بعنوان پساب خروجي تخليه كرد.

تخلیه :

پساب خروجي زلال شده ، در حـين مرحلـه تخليـه حـذف مـي شـود. انـواع مختلـف مكانيسم هاي تخليه استفاده شده است كه رايج ترين آن سر ريزهاي قابـل تنظـيم يـا شناور مي باشد.

سکون :

دوره سكون در سيستم هايي به كار مي رود كه چند تانك در آن وجود دارد تا زمان را براي تكميل چرخه تغذيه قبل از انتقال به واحد ديگر فراهم كند. بدليل اينكه مرحلـه سكون، فاز ضروري نيست, بعضي مواقع حذف مي شود. براي استفاده در حالت هاي جريان پيوسته، حداقل دو تانك SBRبايد فراهم شود؛ بطوريكه يك تانك ، جريان فاضلاب را دريافت مي كند؛ در حاليكه تانك ديگـر، چرخـه تـصفيه را كامـل مـي كنـد. بـراي دستيابي به حذف فسفر و نيتروژن، تغييرات فرآيندي مختلفي در رابطه با زمان هر مرحله انجام شـده است.

بخش های سیستم تصفیه فاضلاب به روش sbr

آشغالگیر

عملکرد آشغالگیری که قبل از ورودی به پگیج تصفیه فاضلاب قرار می گیرد به منظور حذف مواد جامد شناور يا غوطه ور موجود در فاضلاب است. حذف مواد به اندازه چشمه ها يا فواصل باز آشغالگير و نيز مشخصات مواد جامد موجود در فاضلاب، بستگي دارد. معمولا آشغالگیز فلزی از جنس استیل یا فولاد ST37 گالوانیزه استفاده می شود.

در ادامه یک حوضچه برای پکیج sbr بر اساس دبی فاضلاب در نظر گرفته می شود. پکیج تصفیه فاضلاب SBR ، کل جنس بدنه پکیج فولاد ST37 است. کف پکیج با ورق فولاد ST37 با ضخامت 8 میلیمتر و ذیواره با ضخامت 6 میلیمتر می باشد. این بخش های پکیج پس از جوشکاری توسط پوشش مناسب رنگ آمیزی می گردد. جهت اطلاع از شرایط رنگ آمیزی لینک را مطالعه کنید.

هوادهی سیستم تصفیه فاضلاب به روش sbr

سیستم هوادهی به فاضلاب از طریق بلوئر های هوادهیمی باشد که هوا تولید شده توسط بلوئر ها از طریق لوله کشی ها مشخص به کف حوضچه هوادهی انتقال داده می شود و با استفاده از دیفیوزر ها ، این هوا به فاضلاب انتقال داده شده و مراحل تجزیه بیولوژیکی فاضلاب انجام شده و باعث تجزیه ترکیبات آلاینده فاضلاب می گردد.

هت اطلاع از مشخصات بدنه فولادی پکیج روی لینک کلید کنید.

کلرزنی

پکیج تزریق کلر شامل بک مخزن 100 یا 200 لیتری به همراه میکسر بوده که پس از به هم زدن آب و کلر، مخلوط کلر و آب آماده سازی شده و به پساب به صورت سینوسی تزریق می شود.

تابلو برق پکیج تصفیه فاضلاب به روش sbr

بمنظور کنترل بخش های مختلف پکیج تصفیه فاضلاب مانند بلوئر ها ، پمپ ها ، دوزینگ پمپ کلر نیاز به تابلو برق اتوماتیک می باشد تا تمامی بخشهای پکیج کنترل شده و همه فرآیند ها به صورت اتوماتیک اتفاق بیقتد

دفع لجن اضافي در سیستم تصفیه فاضلاب به روش sbr

دفع لجن مرحله مهم ديگري در بهره برداري SBRمي باشد كه تـأثير زيـادي بـر عملكـرد آن دارد . دفع لجن يكي از پنج مرحله اصلي فرآيند نيست؛ زيرا هيچ زمان مشخصي در چرخه براي تخليه لجـن وجود ندارد. همانند سيستم متعارف جريان پيوسته ، شرايط كاري سيستم، حجم و دفعات تخليه لجن را تعيين مي كند. در بهره برداري سیستم SBR تخليه لجن معمولاً در حين مرحله واكنش انجام مي شود. بطوريكه تخليه يكنواخت جامدات انجام مي گيرد (شامل مواد ريز و ذرات فلاك درشت)يك ويژگـي
خاص سيستم SBRاين است كه نياز به سيستم برگشت لجن فعال (RAS)ندارد. بدليل اينكـه هـر دو مرحله هوادهي و ته نشيني در يك تانك اتفاق مي افتد ، در مرحله واكنش، هيچ لجني دفـع نمـي شود و نياز به برگشت لجن براي ثابت نگهداشتن جامدات در تانك هوادهي نيـست.

تصفیه فاضلاب به روش انعقاد الکتریکی

تصفیه فاضلاب به روش انعقاد الکتریکی ، نوعی روش خاص از فرآیند انعقاد شیمیایی است که پارامتر های انعقاد از طریق انحلال آند با جریان بین الکترود های آند-کاتد تشکیل می شود. فرآیند انعقاد الکتریکی (Electrocoagulation) باعث می شود که یون های انعقادی کمتری استفاده شود و در عین حال آلاینده بیشتری حذف شوذ و نیاز به اضافه کردن مواد شیمیایی متعارف مانند انعقاد و لخته سازی متعارف نیست.

در نتیجه باعث کاهش مواد آلاینده و میزان لجن تولیدی را کاهش می دهد. زمان واکنش در فرآیند انعقاد الکتریکی (EC) کم است در نتیجه اندازه راکتور کوچک و بهره برداری و نگه داری آن ساده و سازگار با محیط زیست است.

تصفیه فاضلاب-به-روش-EC

تصفیه فاضلاب به روش انعقاد الکتریکی برای فاضلاب های صنایعی که به روش زیستی و روش های متعارف قایل تصفیه نمی باشند ، مانند فاضلاب صنایع رنگرزی ، برای حذف ترکیبات فنول ، فاضلاب های نفتی و شیرابه های و تصفیه فاضلاب کشتارگاه دام کاربرد دارد.

کاربرد تصفیه فاضلاب به روش EC

پکیج فلزی تصفیه فاضلاب به روش EC ساخت برای فاضلاب هایی زیر مناسب است :

• فاضلاب کارواش
• فاضلاب خاکستری خانگی ناشی از سینک ظرف شویی ها ، دستشویی ها و … (فاضلاب های اماکن مسکونی به غیر از فاضلاب انسانی)
• فاضلاب خاکستری سازمان ها و ادارات (فاضلاب های واحد های مسکونی به غیر از فاضلاب انسانی)
• فاضلاب های رنگرزی، کارخانه رنگ و کارخانجات دارای مواد آلی بالا

مکانیسم تصفیه فاضلاب به روش EC

آهن و آلومینویم به دلیل قیمت مناسب، کاربرد در انعقاد الکتریکی را دارا می باشند، هیدروکسید فلزات آهن و آلومینیوم موجب انعقاد و لخته سازی و حذف رنگ و مواد آلی می شود.

مزایا تصفیه فاضلاب به روش انعقاد الکتریکی

1. ارائه خروجی فاضلاب تصفیه شده مطابق با استاندارد سازمان حفاظت محیط زیست
2. ابعاد مناسب و کوچک و ساخت سریع
3. امکان انتقال پکیج بعد از نصب
4. کمترین میزان تولید بوی نامطبوع در صورت راهبری صحیحی
5. راهبری و نگه داری ساده
6. غلظت لجن تولیدی پایین بوده

مراحل روش انعقاد الکتریکی

1. ایجاد منعقد کننده با اکسیداسیون الکترود
2. ناپایدار شدن آلاینده و مواد آلی فاضلاب و ذرات معلق و شکسته شدن امولوسیون ها
3. تجمع ذرات ناپایدار شده فاضلاب و سپس لخته سازی

تشکیل هیدروکسید آهن ، از قاعده الکتروفورتیک پیروی می کند. قاعده الکتروفورتیک به معنای حرکت ذرات معلق مایع به وسیله نیروی برق است. بر اثر این نیرو است که کلوئید ها در فضای مجاور آند تجمع می کنند. ذرات بر اثر واکنش متقابل، جذب هیدروکسید آهن می شوند و با اختلاط سطحی یا جذب الکترواستاتیک از محیط حذف می شوند.

برای اطلاع از نحوه رنگ آمیزی و پوشش پکیج به لینک پوشش رنگ پکیج تصفیه فاضلاب مراجعه کنید.

تصفیه فاضلاب به روش MBR :

پکیج تصفیه فاضلاب به روش MBR ، يك سيستم پیش ساخته تصفيه فاضلاب يكپارچه است. از تركيب فرآيند تصفيه بيولوژيكي (لجن فعال) با يك سيسـتم ممبراني مستغرق تشكيل شده است. اين فرآيند با ادغام واحدهاي ته نشـيني (زلال سازي) ، هـوادهي و فيلتراسيون در يك راكتور، جايگزين فرآيند هاي تصفيه متعارف (لجن فعال متعارف) شده و يك سيستم ساده و موثر را تشكيل مي دهد. هزينه هاي سرمايه گذاري اوليه و هزينه هاي بهره برداري سيستم در تصفیه فاضلاب به روش MBR كاهش مي یابد.

طراحی و ساخت پکیج تصفیه فاضلاب صنعتی بهداشتی به روش MBR

در اين فرآيند با جايگزيني واحد ته نشيني ثقلي با سيستم جداكننده ممبراني، منافع زيادي از قبيل افزايش پايداري در بهره برداري، كاهش توليد لجـن مازاد و كيفيت بسيار بالاتر پساب خروجي بدست مي آيد. بنابراين اين سيستم، فرآيند مناسبي است كه مي تواند در محدوده وسيعي براي سيستم هاي استفاده مجدد از پساب تصفيه شده در تصفيه فاضلاب هاي شهري و صنعتي بكار گرفته شود.

دسته های غشا در حالت قرار گرفتن بیوراکتور غشایی

کاربرد تصفیه فاضلاب به روش MBR

پکیج فلزی تصفیه فاضلاب به روش MBRساخت برای فاضلاب هایی زیر مناسب است :

1. تصفیه فاضلاب مجتمع های مسکونی و اداری
2. تصفیه فاضلاب بیمارستان ها و درمانگاه ها
3. تصفیه فاضلاب کارخانه ها و صنایع
4. تصفیه فاضلاب مراکز نظامی و ترمینال ها و فرودگاه ها
5. تصفیه فاضلاب مسافر خانه ها و هتل ها و مراکز اقامتی
6. تصفیه کارخانه های صنایع غذایی و لبنی (با در نظر گرفتن کیفیت فاضلاب)

بخش های پکیج تصفیه فاضلاب به روش MBR

1. آشغالگیر
2. مخزن متعادل ساز
3. مخزن هوادهی
4. سيستم ممبراني (معمولا از نوع ممبران هاي رشته اي توخالي (Hollow fiber) يا نوع لوله اي (Tubular)
5. مخزن کلرزنی
6. تابلو برق
7. بدنه پکیج (فلزی با فولاد ST-37 یا از جنس پلی اتیلنی)

مفهوم سيستم هاي MBR شامل كاربرد بيوراكتور و ميكروفيلتر بعنوان يك واحد فرآيندي براي تصفيه فاضلاب است كه از طريق جايگزيني يا در بعضي موارد بـا ضميمه كردن ، عمل جداسازي جامدات زلال ساز ثانويه و فيلتراسيون خروجي انجام مي شود. توانايي در محدود كردن زلال ساز ثانويه و بهره برداري در غلظتهاي بالاتر ، MLSS مزاياي زير را فراهم نموده است:

مزایا پکیج تصفیه فاضلاب به روش MBR

• مقادير بارگذاري حجمي بيشتر و بنابراين زمان هاي ماند هيدروليكي كوتاه تر در راكتور
• SRT طولاني تر كه منجر به توليد لجـن كمتـر مـي شـود
• بهره برداري در غلظت هاي اكسيژن محلول كم همراه بـا پتانسيل انجام همزمان نيتريفيكاسـيون و دنيتريفيكاسـيون در
  طرح هايي با SRTطولاني
• پساب خروجي با كيفيت بالا از نظر ، TSS ، BODباكتري و كدورت كم
• فضاي مورد نياز كمتر براي تصفيه فاضلاب.

معایب پکیج تصفیه فاضلاب به روش MBR

معايب سيستم هاي MBRشامل هزينه هاي سرمايه گذاري زياد ، اطلاعات محدود راجع به عمر غشاء ، هزينه بالقوه زياد براي
جايگزيني دوره اي غشاء هزينه هاي انرژي بيشتر و نياز به كنترل گرفتگي غشاء مي باشد.

تصفیه فاضلاب به روش MBR يك فرآيند لجن فعال رشد معلق است كه با يك سيستم ممبراني (معمولا از نوع ممبران هاي رشته اي توخالي(Hollow fiber يا نوع لوله اي) (Tubular )ادغام شده است. در اين فرآيند ، سيستم ممبراني نقش واحد ته نشيني (زلال سازي) در جداسازي جامدات معلق در سيستم لجن فعال متعارف را بر عهده دارد. اين موضـوع در شـكل بالا به خوبي نشان داده شده است.

در فرآيند MBR معمولا ممبران ها بصورت مستغرق در واحد هوادهي قرار داشته و بصـورت مسـتقيم با فاضلاب و مايع مخلوط Mixed liquor در تماس مي باشند. در اين فرآيند با استفاده از پمپ مكش، با صرف انرژي كمي، خلا بوجود مي آيد كه استخراج پساب تصفيه شده از درون ممبران ها به بيرون را به دنبال دارد. علاوه بر اين در اين فرايند، مقداري هوا نيز از كف واحد هوادهي به اين واحد وارد مي شود تا سطح خارجي رشته هاي ممبراني را تميز نموده و جامدات پذيرش نشده توسط ممبران ها را از سطح ممبران ها كنار زده و جابجا نمايد. لجن مازاد در اين فرآيند نيز معمولا بصورت مستقيم از واحد هوادهي به خارج پمپ مي شود.

تصفیه فاضلاب به روش DAF :

تصفیه فاضلاب به روش DAF ، شناورسازی به کمک هوا محلول می باشد. شناورسازی از عملیات پیش تصفیه فاضلاب می باشد. کاربرد سیستم DAF برای فاضلاب های صنعتی مانند فاضلاب کارخانه های قند ، نشاسته ، گاوداری های شیرده ، آشپزخانه های عظیم صنعتی ، ضنایع روغن ، صنایع مواد غذایی و چیپس ، صنایع نفتی و … . شناورسازي ازعمليات واحدي است كه براي جداسازي ذرات جامد يا مايع از يك فاز مايع به كارمي رود. مواد قابل شناوري (به طور عمده روغن هاي غير امولسيوني و مواد آلي) معمولاً در طراحي تجهيزات پیش تصفیه در صنعت نسبت به مواد قابل ته نشيني از اهميت بيشتري برخوردار مي باشند. بدين منظور در بيشتر پالايشگاه ها ، واحدهاي شيميايي و ساير كارگاه هاي صنعتي از تجهيزات جداسازي آب ـ روغن به جاي تانك هاي ته نشيني اوليه استفاده مي شود.

شماتیک پکیج شناور سازی با هوای محلول (DAF)

فاضلاب ابتدا در يك مخزن سر پوشيده و تحت فشار ذخيره مي گردد. سپس از طريق شيرهاي كاهش فشار، وارد حوض شناورسازي مي گردد.با حذف ناگهاني فشار، حباب هاي هوا شكل گرفته و ضمن حركت به سمت بالا، ذرات معلق را با خود به طرف سطح بالاي حوض حمل مي نمايند. مقدار مصرف مواد منعقد كننده مصرفي و كنترل و تنظيم pH در حذف اکسیژن خواهی شیمیایی(COD) ، اکسیژن مورد نیاز بیولوژیکی 5 روزه(BOD) ، چربی و روغن(TOG) ، مواد جامد معلق(TSS) داراي نقش مهمي هستند.

اجزا سیستم تصفیه فاضلاب به روش DAF

1. سیستم انعقاد و لخته سازی یا لوله انعقاد و لخته‌سازی
2. تانک شناورسازی
3. اسکیمر جمع آوری لجن
4. کمپرسور تامین هوای فشرده
5. مخزن اشباع سازی
6. پمپ برگشت پساب
7. تابلو برق و ادوات ابزار دقیق

مزيت اصلي شناورسازي بر ته نشيني اين است كه با اين روش ذراتي را كه بسيار كوچك و يا سبك اند و به آرامي ته نشين مي شوند را مي توان به طور كامل تر و در زمان كوتاه تر حذف كرد. به محض شناور شدن ذرات در سطح ، مي توان آنها را از طريق كف روبي جمع آوري كرد.

پکیج تصفیه فاضلاب به روش DAF

کیفیت پساب روغنی

قبل از آنكه سيستم و يا دستگاهي جهت تصفیه فاضلاب به روش DAF انتخاب شود لازم است تا نوع پساب روغني كه بايد مورد تصفيه قرار گيرد ، مشخص شود. در اين قسمت كلمه روغن در شكل كلي به فاز غير از آب گفته می شود. و همچنین آب به فاز مايع گفته مي شود. بعد از مدت زمان كافي تماس بين آب و روغن ، روغن با حضور در فاز آبي به صورت هاي مختلف مي تواند سبب آلودگي آب شود. اين اشكال مختلف روغن عبارتند از موارد زیر :

1. روغن آزاد
2. روغن به شكل امولسيون
3. روغن محلول
4. امولسيون هاي پايدار شيميايي
5. ذرات معلق احاطه شده توسط روغن

روغن آزاد

هنگامي كه مخلوطي از آب و روغن براي مدت زمان كوتاهي به صورت ساكن قرار گيرد، در صورتيكه دانسيته روغن كمتر از آب باشد، روغن به صورت لايه اي در سطح فاز آبي شكل مي گيرد. لايه اي كه بر روي سطح فاز مايع جمع مي شود داراي خصوصيت فيزيكي و شيميايي منبع آن (روغن) مي باشد. مگر اينكه در اثر تغيير و يا واكنش مواد شيميايي موجود در فاز آبي و محيط اطراف به اين شكل درآمده باشند. اين تغييرات و يا واكنش ها ممكن است به دليل يكي و يا تمامي مكانيزم هاي زير باشد.

• تبخير تركيبات فرار
• اكسيداسيون اتمسفريك و فعاليت ميكروب ها
• عمده ترين توانايي سيستم CPIدر حذف روغن آزاد مي باشد.

روغن پراكنده (امولسيون)

گاهي بخاطر شدت اختلاط، قطرات روغن در فاز آبي پراكنده مي شوند كه اين مسئله ارتباط با ميزان حجم آن و ساير فاكتورها دارد. اندازه ذرات روغن پراكنده در امولسيون بسيار مهم مي باشد.با توجه به شدت اختلاط ممكن است پراكندگي اوليه يا ثانويه در فاز مايع صورت گيرد. پراكندگي اوليه به دليل وجود قطرات ماكروسكپي روغن كه قطر آنها بين 1000-10000 درجه آنگستروم مي باشد شكل مي گيرد.

اين قطرات را مي توان با استفاده از حرارت و يا استفاده از مواد شيميايي ناپايدار نمود و با تبديل آنها به قطعات بزرگتر و ايجاد سكون به مدت حدود 24ساعت ، اقدام به جداسازي نمود. پراكندگي اوليه مي تواند به علت استفاده از پمپ هاي ديافراگمي و همچنين پمپ هاي سانتريفوژ با سرعت كم شكل گيرد.

پراكندگي ازنوع دوم ( ثانويه ) به دليل وجود قطرات ميكروسكوپي روغن با قطر بين 50 -600 درجه آنگستروم شكل مي گيرد. اين نوع پراكندگي با ايجاد شرايط سكون به مدت طولاني و يا حتي استفاده از حرارت از بين نرفته و پايدار باقي مي ماند. توربولانس و اغتشاشات شديد جريان سبب شكل گيري اين نوع پركندگي در تصفیه فاضلاب به روش daf مي شود .

امولسيون هاي پايدار شيميايي

حضور سورفاكتانت ها جهت تشكيل امولسيون هاي پايدار شيميايي مناسب مي باشد . اين ذرات داراي اندازه مشابه با پراكندگي ذرات از نوع اول و دوم مي باشد. در اين قسمت ذرات داراي پايداري بيشتري نسبت به حالت هاي قبل هستند.زيرا حضور تركيب سوم در فاز روغن و يا فاز آبي سبب اين افزايش پايداري مي شود. اين عامل و تركيب سوم تحت عنوان سورفاكتانت (عامل فعال سطحي يا دترجنت، صابون و امولسيون كننده ها) مي باشد. غلظت ناچيزي از اين مواد مي توانند روغن را به شكل امولسيون هاي پايدار در آوردند.

جهت اطلاع بیشتر به سایت مهاب مراجعه کنید.
